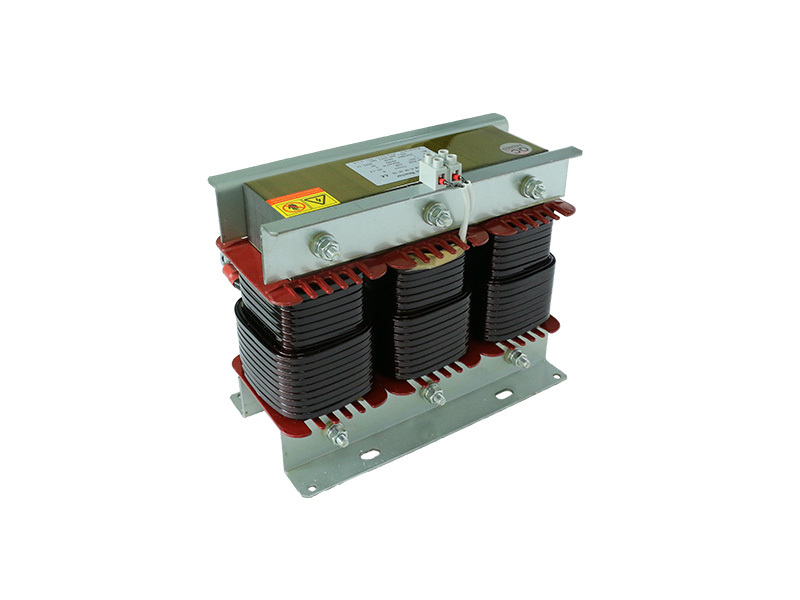

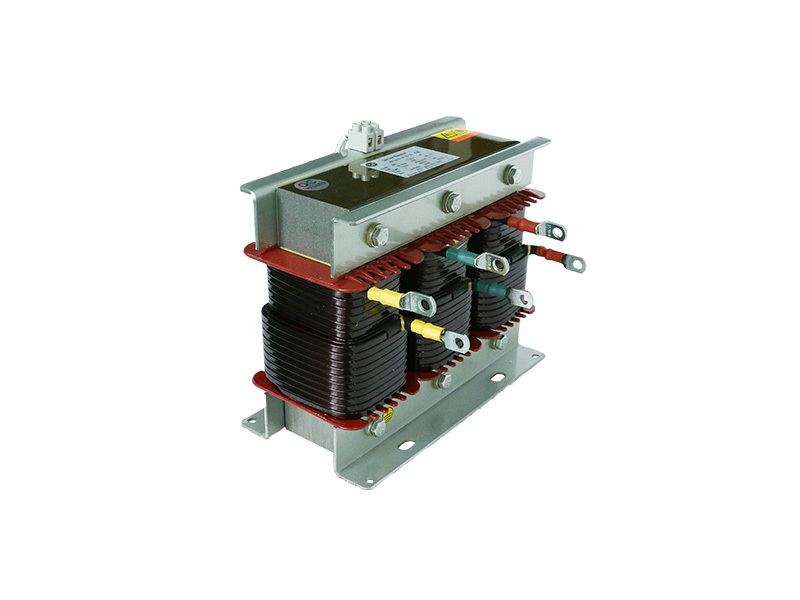

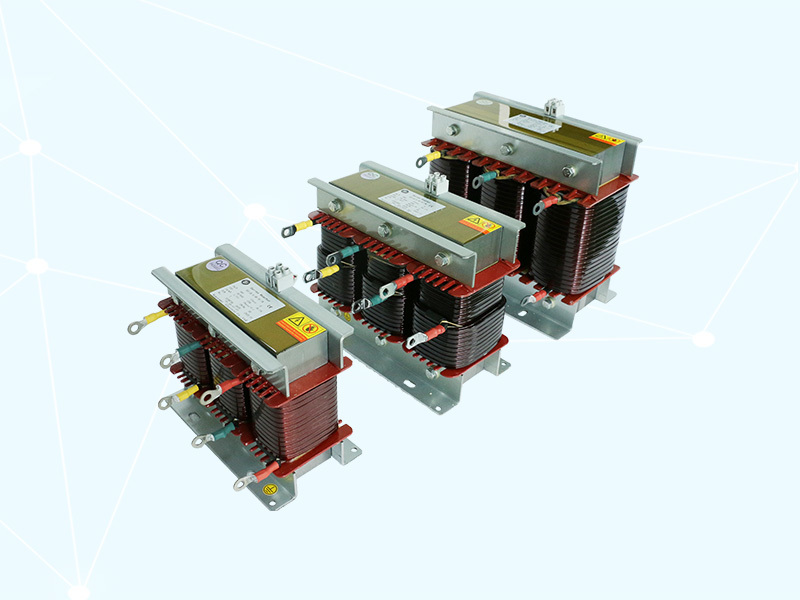

低壓調諧電抗器

所屬分類：

低壓元件

KD-LK低壓調諧電抗器串聯在補償電容器回路中，用以抑制和吸收諧波、保護電容器，避免諧波電壓電流及沖擊電壓電流對電容器的影響，改善電能質量提高系統功率因數，延長電容器使用壽命。

關鍵詞：

低壓元件

咨詢熱線：

400-0571-505

在線咨詢

返回列表

詳細介紹

圖文詳情

產品概述

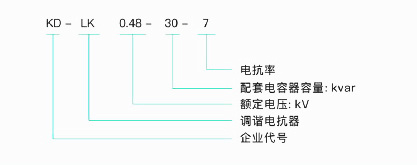

產品型號

主要技術參數

●可用于400V、690V系統;
●電抗率的種類:1%、7%、14%;
●額定絕緣水平3kV/min;
●電抗器各部位的溫升限值:鐵芯不超過85K，電圈溫升不超過95K;
●電抗器噪聲不大于45dB;
●電抗器能在工頻加諧波電流不大于1.45倍額定電流下長期運行;
●電抗值線性度:在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95;
●三相電抗器的任意兩相電抗值之差不大于+3%;
●耐溫等級H級(180C)以上。

產品特點

●KD-LK低壓電抗器分為三相和單相兩種，均為鐵芯干式。
●鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
●線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。
●電抗器的線圈和鐵芯組裝成一體后經過預烘-→真空浸漆-→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。
●電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數、較低的溫升以及更好的濾波效果。
●外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。

使用條件

●海拔高度不超過2000米(2000米以上按標準修正)
●環境溫度:-40~+50°C
●安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃
●連續運行電壓1.0Un，長期過電壓最高值不超過1.1Un
●穩態過電流(包括諧波電流)不超過1.45In

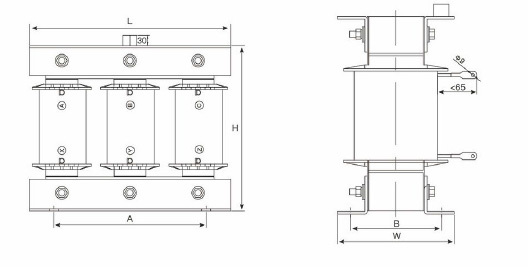

產品尺寸

低壓調諧電抗器

A.480V電抗器，50Hz系統
型號	配套電SSS/kvar	電抗率/%	外形 LxWxH/mm	安裝AxB/mm
KD-LK0.48-5-7%	5	7	150x160x180	90x90
KD-LK0.48-10-7%	10	7	150x160x180	90x90
KD-LK0.48-15-7%	15	7	150x160x180	90x90
KD-LK0.48-20-7%	20	7	190x185x226	120x110
KD-LK0.48-25-7%	25	7	190x185x226	120x110
KD-LK0.48-30-7%	30	7	190x185x226	120x110
KD-LK0.48-40-7%	40	7	190x195x226	120x120
KD-LK0.48-50-7%	50	7	215x195x260	135x110

B.525V電抗器，50Hz系統
型號	配春電容容»/kvar	電抗率/%	外形 LxWxH/mm	安裝AxB/mm
KD-LK0.525-5-14%	5	14	150x160x180	90x90
KD-LK0.525-10-14%	10	14	150x160x180	90x90
KD-LK0.525-15-14%	15	14	150x160x180	90x90
KD-LK0.525-20-14%	20	14	190x185x226	120x110
KD-LK0.525-25-14%	25	14	190x185x226	120x110
KD-LK0.525-30-14%	30	14	190x185x226	120x110
KD-LK0.525-40-14%	40	14	190x195x226	120x120
KD-LK0.525-50-14%	50	14	215x195x260	135x110

C.450V電抗器，50Hz系統
型號	配套電容容H/kvar	電抗率/%	外形 LxWxH/mm	安裝AxB/mm
KD-LK0.45-5-1%	5	1	150x160x180	90x90
KD-LK0.45-10-1%	10	1	150x160x180	90x90
KD-LK0.45-15-1%	15	1	150x160x180	90x90
KD-LK0.45-20-1%	20	1	190x185x226	120x110
KD-LK0.45-25-1%	25	1	190x185x226	120x110
KD-LK0.45-30-1%	30	1	190x185x226	120x110
KD-LK0.45-40-1%	40	1	190x195x226	120x120
KD-LK0.45-50-1%	50	1	215x195x260	135x110
