SVG模塊是基于電壓源換流器(VSC)技術的。VSC包括作為全控功率半導體器件的絕緣柵雙擊晶 體管(IGBT)VSC將從交流輸入整流后的直流電壓產生單相或三相交流電壓。?
關鍵詞：
低壓元件
咨詢熱線：
詳細介紹
圖文詳情
產品概述
SVG模塊是基于電壓源換流器(VSC)技術的。VSC包括作為全控功率半導體器件的絕緣柵雙擊晶體管(IGBT)VSC將從交流輸入整流后的直流電壓產生單相或三相交流電壓。
VSC產生的交流電壓將通過--個脈沖寬度調制(PWM)反應器被耦合至電源電壓。通過改變VSC交流端子電壓的幅度，可以在VSC和交流電源之間發生無功功率的轉換。如果VSC的電壓幅度大于交流電源電壓，從供電電壓流向VSC和SVG模塊的的容性電流將產生容性無功功率。

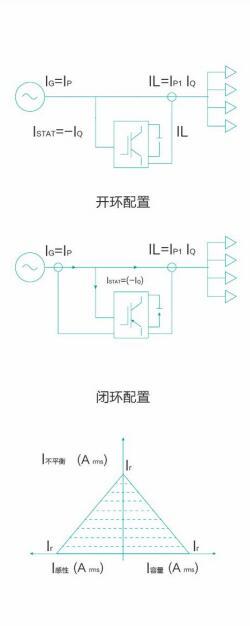

操作模式
| 動態，電網CT模式 在這種模式下，KS-SVG將測量電源側的無功電流/不平衡電流，并且將其調整至零。這是通過閉環方式執行的。這是使用最廣泛、精確并且建議的方法。通過該模式，可以將KS-SVG的能力發揮到極致。 |
 |
| 動態模式 在動態模式下，KS-SVG將根據CT的反饋提供一個動態電流，可以從位于電源側的CT上獲得反饋。建議的方法。通過該模式，可以將KS-SVG的能力發揮到極致。 |
|
| 固定補償模式 在這種模式下，KS-SVG作為一個固定的滯后的或者超前的電流源，將提供可設置的滯后或者超前的無功電流給系統。 當多臺KS-SVG被并聯應用時，所有的KS--SVG將共用一個CT來調節功率因數。 |

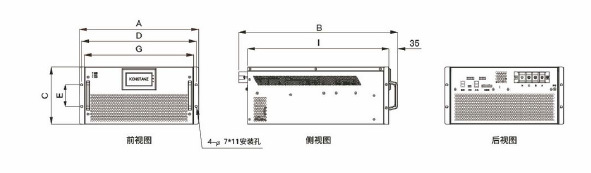

產品尺寸
| 低壓SVG模塊尺寸 | ||||
| 型號 | KSSVG-35 | KSSVG-50 | KSSVG-75 | KSSVG-100 |
| 容量(C)/kvar | 35 | 50 | 75 | 100 |
| A/mm | 359 | 399 | 484 | 554 |
| B/mm | 557 | 611 | 646 | 656 |
| C/mm | 200 | 200 | 232 | 250 |
| D/mm | 341 | 381 | 466 | 536 |
| E/mm | 89 | 89 | 89 | 89 |
| F/mm | 521 | 576 | 611 | 621 |
| G/mm | 319 | 369 | 444 | 514 |
| H/mm | 55.5 | 55.5 | 71.5 | 80.5 |
| l/mm | 500 | 555 | 575 | 585 |
主要技術參數
| 輸入電壓 | 380V/400V(-40%,+20%) |
| 相數 | 三相三線/三相四線 |
| 網絡拓撲 | 三電平 |
| 模塊容量 | 35~100kvar （根據機型） |
| 響應時間 | <10ms |
| 功率因數 | -1~5 |
| 關機運行 | 暖大8個模塊并機運行 |
| 效率 | 大于97.5% |
| 采樣電流變化 | 150/5-7000/5 |
| 通信 | RS232/RS485/WIFI/GPRS |
| 海版 | 1000米以下；大于1000米時按標準，毎升高100米降額1% |
| 工作溫度 | -25℃+50℃ |
| 凈重 | 20-50kg （根據機型） |
| 冷卻方式 | 智能風冷 |
