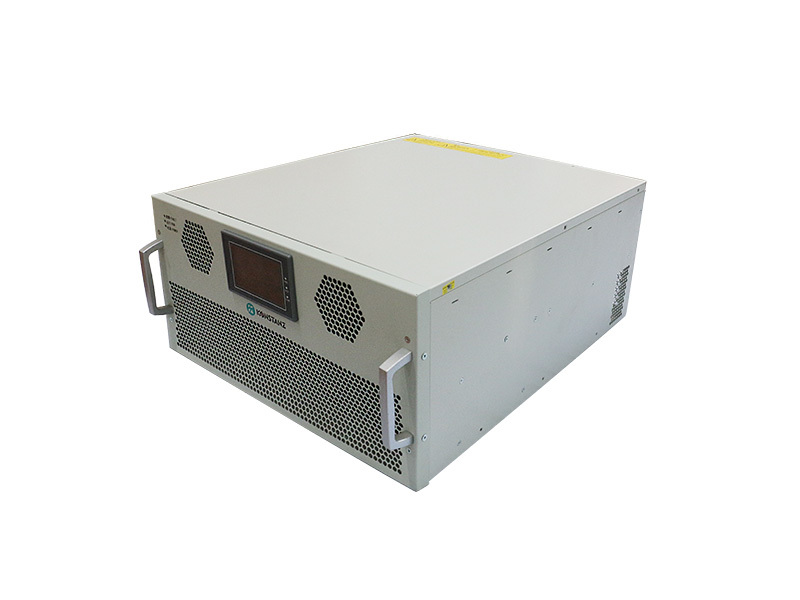

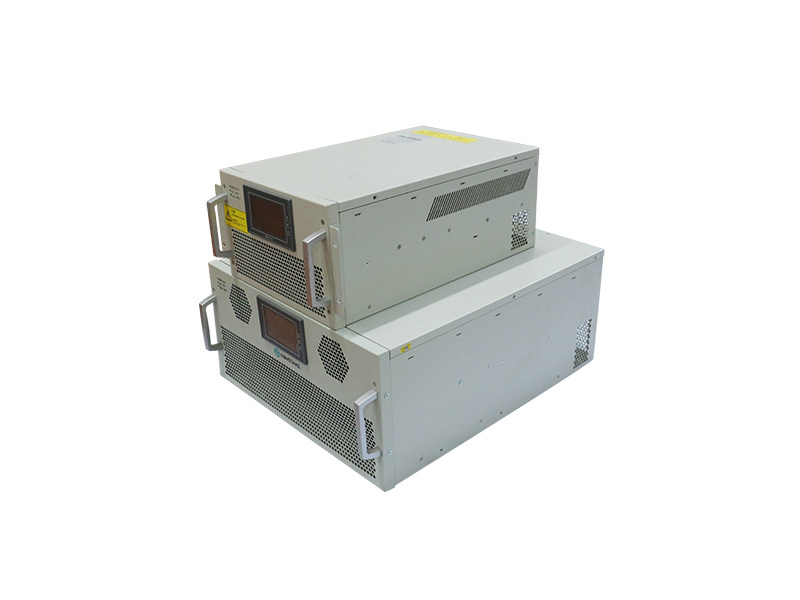

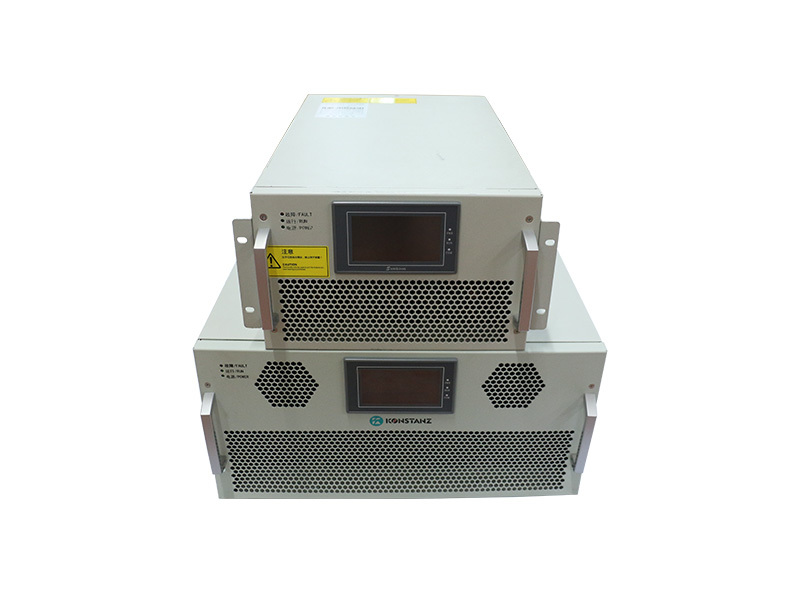

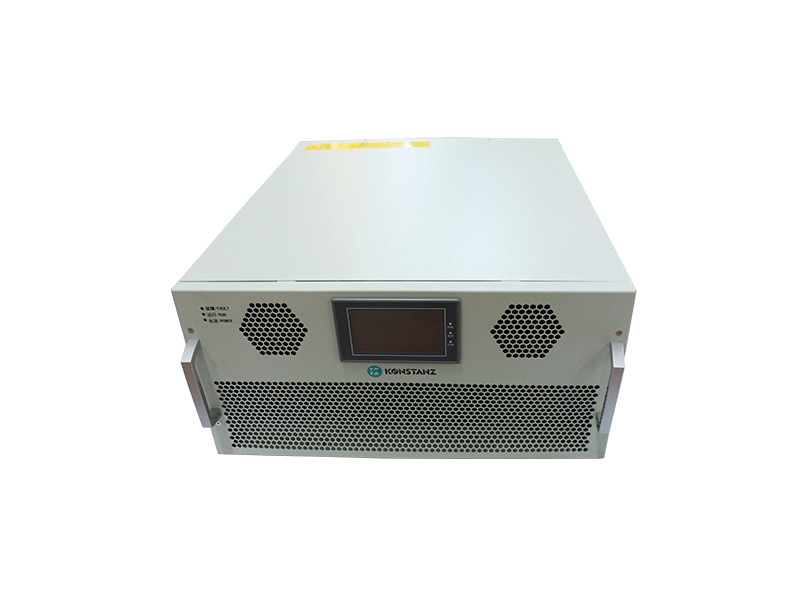

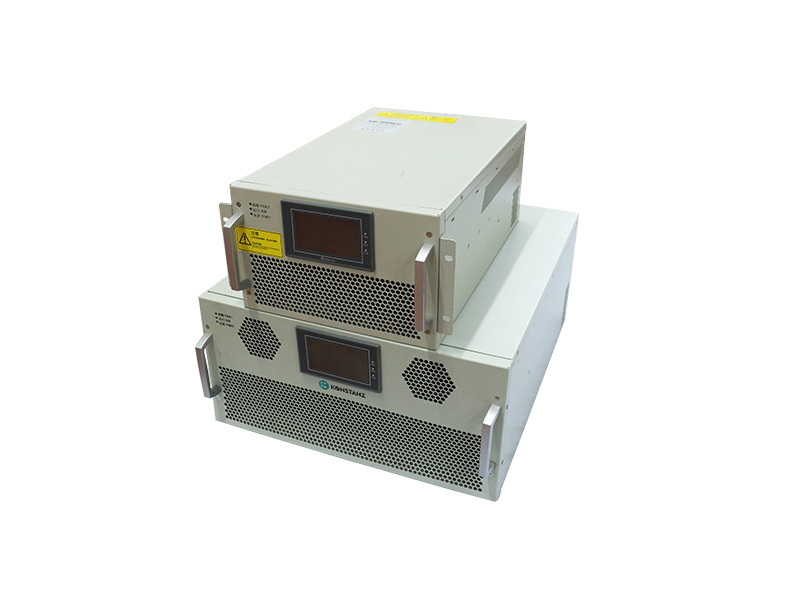

APF濾波模塊
所屬分類：
KS-APF有源濾波器模塊是一種基于電力電子技術的電氣設備，能夠與電網中的諧波源設備并聯 運行。它可以監視電網中的諧波電流情況，并根據用戶設定的濾波目標進行濾波。它通過對電網注入 與各頻次諧波電流大小相等、相位相反的電流來濾除諧波電流。
關鍵詞：
低壓元件
咨詢熱線：
詳細介紹
圖文詳情
產品概述
KS-APF有源濾波器模塊是一種基于電力電子技術的電氣設備，能夠與電網中的諧波源設備并聯運行。它可以監視電網中的諧波電流情況，并根據用戶設定的濾波目標進行濾波。它通過對電網注入與各頻次諧波電流大小相等、相位相反的電流來濾除諧波電流。

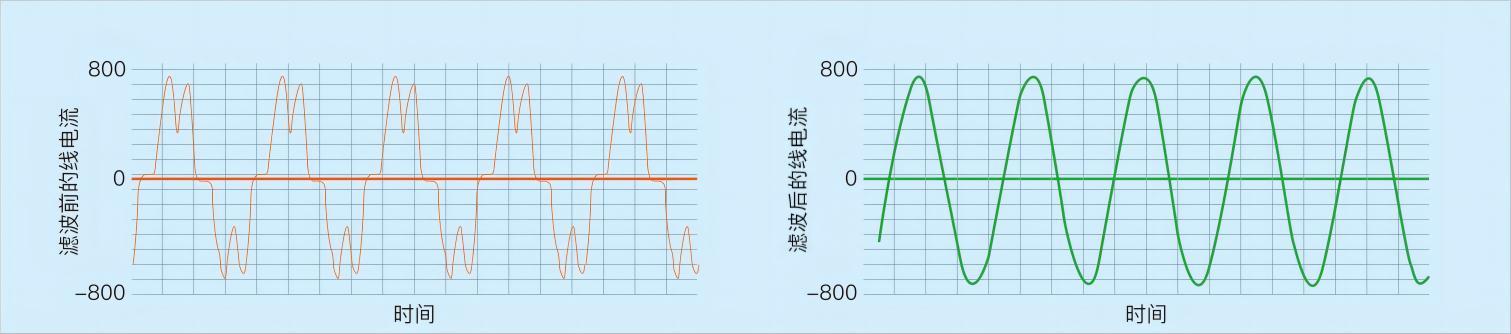

KS-APF采用閉環控制系統，且具有獨立選擇各頻次諧波的功能，因此是市場上最精確的有源濾波器:閉環控制系統可以檢測電流中每一次諧波的大小和無功功率，并通過與用戶設定的目標對比實.現自動修正。對每次諧波進行獨立選擇的功能源自先進的控制算法。濾波器會針對所選定的目標諧波，注入相位相反的補償電流，這樣可以保證完美濾除用戶選定的目標諧波。

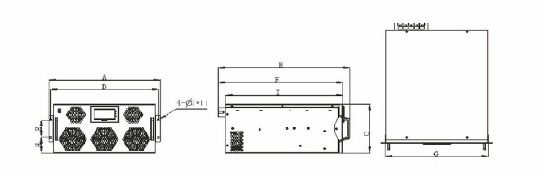

產品尺寸
產品尺寸
| 康斯坦茨低壓APF模塊尺寸 | ||||
| 型號 | KSAPF-50 | KSAPF-75 | KSAPF-100 | KSAPF-150 |
| 容量(C)/A | 50 | 75 | 100 | 150 |
| A/mm | 359 | 399 | 484 | 564 |
| B/mm | 557 | 611 | 646 | 656 |
| A/mrn | 200 | 200 | 232 | 250 |
| D/mm | 341 | 381 | 466 | 536 |
| E/mm | 89 | 89 | 89 | 89 |
| F/mm | 521 | 576 | 611 | 621 |
| G/mm | 319 | 359 | 444 | 514 |
| H/mm | 55.5 | 55.5 | 71.5 | 80.5 |
| l/mm | 500 | 555 | 575 | 585 |
主要技術參數
| 輸入電壓 | 380V/400V(-40%,±20%) |
| 相數 | 三相三線/三相四線 |
| 網絡拓撲 | 三電平 |
| 模塊容扇 | 50-150A (根據機型） |
| 響應時間 | <10ms |
| 濾波范圍 | 2-50 次 |
| 并機運行 | 8個模塊并機運行 |
| 效率 | 大于97.5% |
| 采樣電流變比 | 150/5-7000/5 |
| 通信 | RS232/RS485/WIFI/GPRS |
| 海拔 | 1000*以下；大于1000米時按標準，每升高100米降額1% |
| 工作溫度 | -25℃~+50℃ |
| 凈重 | 20~50kg （根據機型） |
| 冷卻方式 | 智能風冷 |
